1. Mede o avanço e a reversão da energia ativa com base no tempo de uso (TOU); armazena dados de energia totais e específicos da taxa para o período atual e os 1 a 12 períodos de faturamento anteriores.
2. Mede a energia ativa combinada com base no TOU (método de cálculo configurável); armazena dados de energia totais e específicos da taxa para o período atual e os 1 a 12 períodos de faturamento anteriores.
3. Mede a energia ativa direta e reversa por fase; armazena dados de energia ativa direta e reversa para o período atual e os 1 a 12 períodos de faturamento anteriores.
4. Mede a energia reativa combinada 1 e 2 com base no TOU (método de cálculo configurável); armazena dados de energia totais e específicos da taxa para o período atual e os 1 a 12 períodos de faturamento anteriores.
5. Mede a energia reativa de quatro quadrantes com base no TOU; armazena dados de energia totais e específicos da taxa para o período atual e os 1 a 12 períodos de faturamento anteriores.
6. Mede a energia reativa combinada 1 e 2 por fase, bem como a energia reativa de quatro quadrantes; armazena dados para energia reativa combinada 1 e 2 e energia reativa de quatro quadrantes para o período atual e os períodos de faturamento anteriores de 1 a 12.
7. Mede a demanda máxima e o tempo de ocorrência de energia ativa direta e reversa com base no TOU; armazena a demanda máxima e o tempo de ocorrência para taxas de pico, de ombro e fora de pico para o período atual e os 1 a 12 períodos de faturamento anteriores.
8. Mede a demanda máxima e o tempo de ocorrência para energia reativa combinada 1 e 2, bem como energia reativa de quatro quadrantes com base em TOU; armazena dados do período atual e dos 1 a 12 períodos de faturamento anteriores. Demanda máxima total e demanda máxima de cada tarifa (juntamente com o horário de ocorrência) na data de faturamento;
9. Intervalos de demanda máxima selecionáveis: 5, 10, 15, 30 ou 60 minutos.
Funcionalidade multi-tarifária
1. Programável para 4 tarifas, 14 intervalos horários, 8 horários diários, 14 fusos horários anuais e 254 feriados;
2. Suporta dois conjuntos de tabelas de fuso horário e dois conjuntos de tabelas de programação diária;
3. Registra histórico de programação para horários e datas de cobrança;
4. O chip de relógio integrado possui funções de calendário, cronometragem e comutação anual automática, bem como compensação de temperatura.
Funcionalidade de exibição
1. Visor LCD;
2. Exibição automática de rolagem de parâmetros; os parâmetros, duração e sequência da rolagem são configuráveis;
3. Função de exibição de botão; o conteúdo e a sequência exibidos são configuráveis;
Funções de comunicação
1. O medidor está equipado com uma interface RS485. A taxa de transmissão é configurável (1200 bps a 9600 bps), com padrão de 2400 bps;
2. A interface RS485 é eletricamente isolada do circuito interno do medidor e possui proteção contra raios;
3. Os protocolos de comunicação estão em conformidade com DL/T 645-2007 e MODBUS (autoadaptativo).
Funções de gravação de eventos
1. Medição em tempo real dos valores RMS (tensão, corrente, potência, etc.) das fases A, B e C, bem como da frequência da corrente;
2. Capacidades de gravação para eventos como: perda de tensão, perda de fase, perda de corrente, perda total de tensão, sequência de fase de tensão reversa, sequência de fase de corrente reversa, subtensão, sobretensão, sobrecorrente, interrupção de corrente, desequilíbrio de tensão, desequilíbrio de corrente, sobrecarga, fator de potência (total e por fase)
queda abaixo dos limites inferiores, queda/restauração de energia, programação, redefinição de demanda, sincronização de tempo, energia reversa, fluxo de energia reverso, etc.
Funções Especiais
1. Suporta congelamento programado, congelamento instantâneo, congelamento programado, congelamento diário e congelamento por hora; 2. Registro de dados antes da reinicialização do medidor; 3. Gravação opcional do perfil de carga;

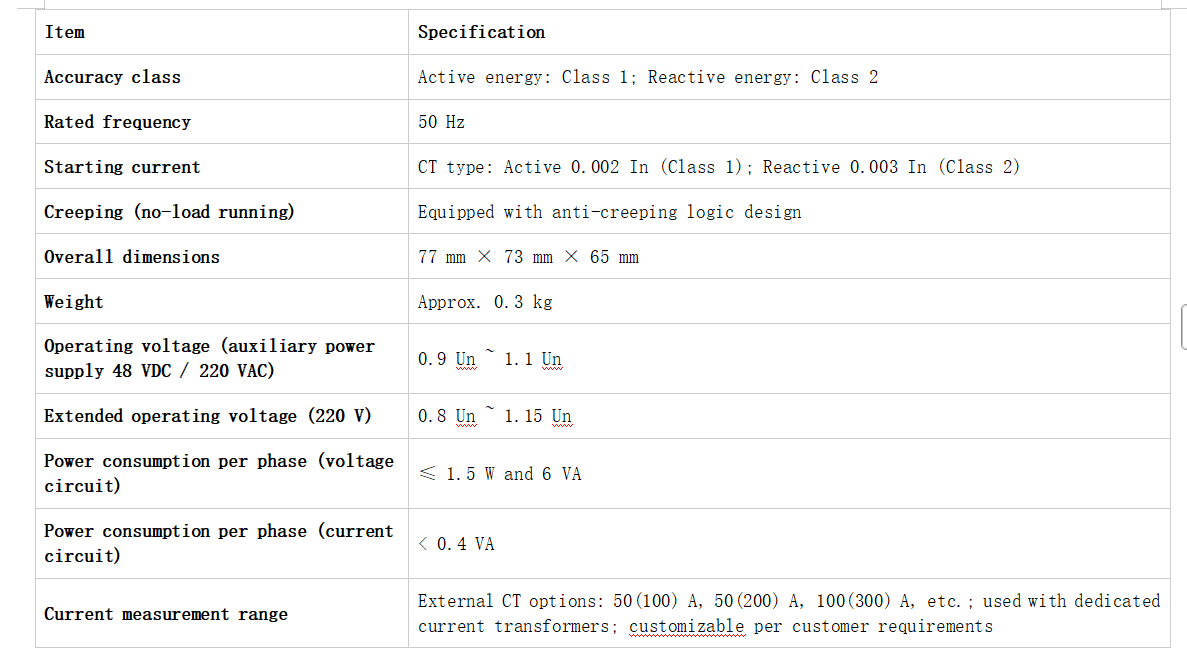

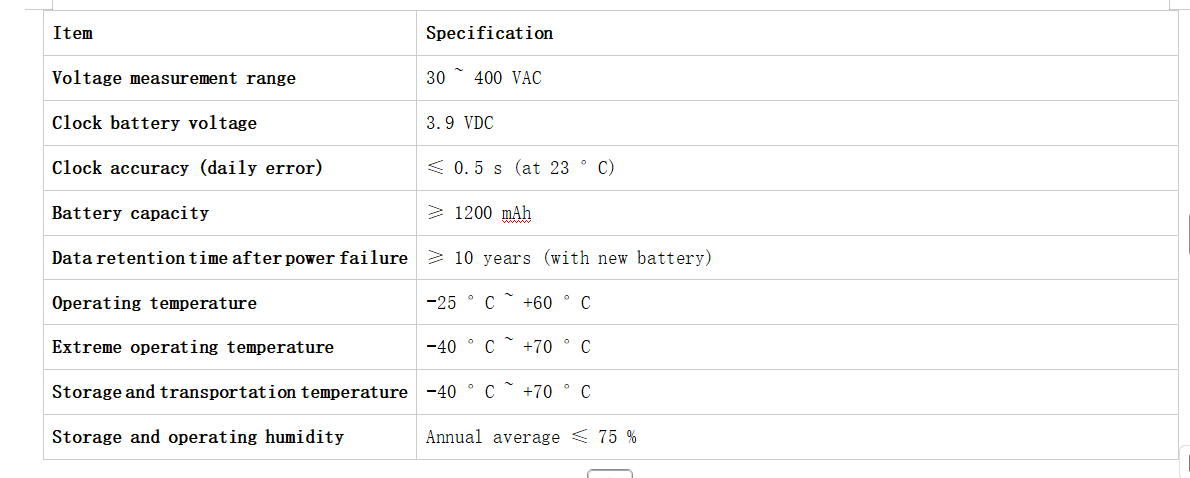

Especificações técnicas:

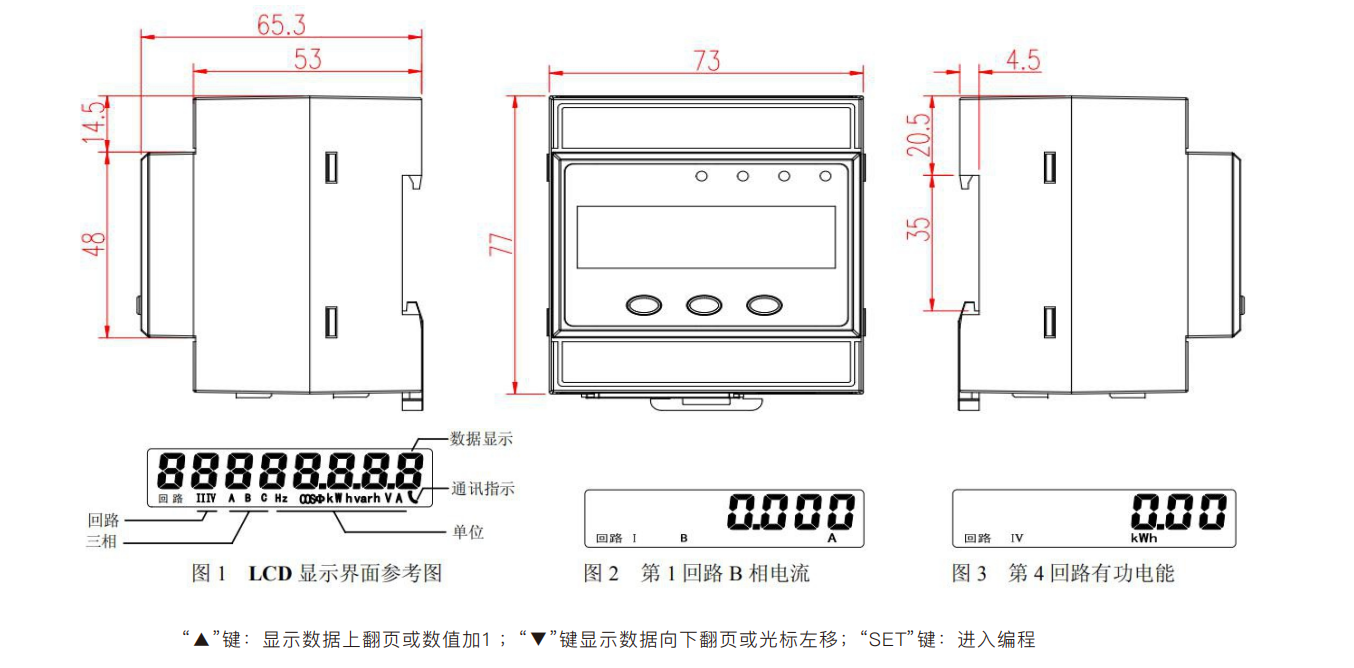

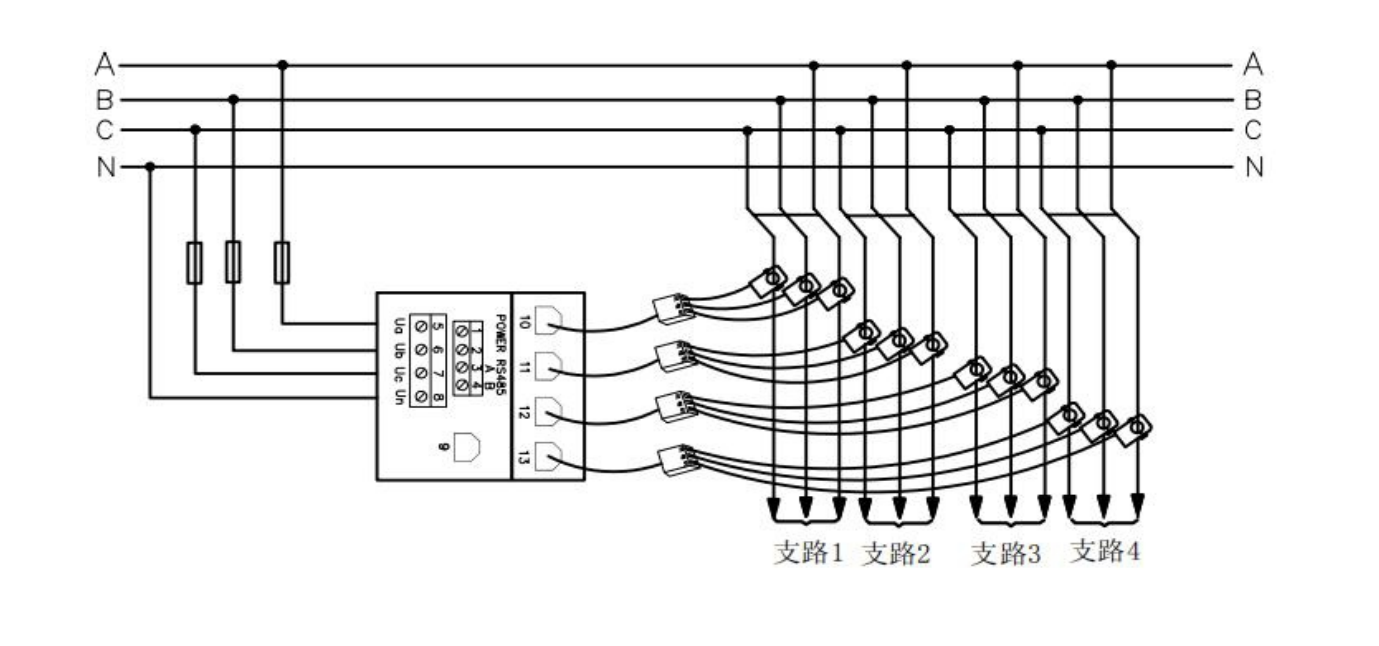

Dimensões externas e diagrama de função de exibição: Diagrama de fiação do terminal:
